Proceso de diseño y desarrollo de la estructura del producto

El diseño estructural se puede dividir en diseño de desarrollo, diseño adaptativo y diseño de variante. El proceso de diseño y desarrollo de la estructura del producto se puede dividir en las siguientes etapas:

1. La nueva etapa del proyecto

Según los requisitos de diseño del proyecto del cliente, el Departamento de Desarrollo, departamento de ventas y el Departamento de Control de Calidad participan en la reunión de revisión del proyecto para determinar la viabilidad del proyecto y el líder de desarrollo del proyecto que es responsable de la planificación general del proyecto y luego preparar la tarea de diseño libro y nueva tabla de presupuesto de costo del producto.

2. Plan de diseño (dibujo de efecto) Etapa

Después de determinar el proyecto de desarrollo, el ingeniero de diseño gráfico completará el dibujo de efecto de diseño gráfico dentro de una semana.

1) Reunión convocada por el líder del proyecto para revisar el dibujo del efecto, que incluye:

A. Viabilidad de la estructura.

B. Esquema de embalaje

C. Apariencia color a juego.

D. Requisitos materiales para piezas.

E. Si la función es factible.

2) se encuentran problemas en la revisión Si, proponga oportunamente sugerencias de modificación y rehaga el dibujo del efecto.

3) Haga un buen informe de revisión.

3. Etapa de diagrama de estructura de diseño

1) En esta etapa, los ingenieros estructurales y los ingenieros electrónicos son responsables conjuntamente del trabajo.

2) El ingeniero estructural diseña el dibujo de la estructura con PROE (u otro software) de acuerdo con el dibujo del efecto. Si en el proceso de dibujo se encuentra en el PROE no se puede hacer, o no puede ser fuera del molde debe ser presentado a tiempo para ver si se puede cambiar los requisitos de apariencia. Los dibujos de la estructura ordinaria deben completarse dentro de los 5 días, los dibujos de La estructura compleja deben completarse dentro de los 7 días.

3) Considere los siguientes problemas al hacer dibujos de estructura:

A. Contracción de piezas de plástico.

B. Ángulo de inclinación del molde.

C. Problemas de montaje de producción.

D. Embalaje de protección.

4. etapa de producción del molde

1) Documentos Proporcione (dibujos 2D, dibujos 3D) para que el Departamento de moldes haga el molde.

El departamento de moldes debe proporcionar el resultado de la revisión del molde después de recibir el archivo de dibujo. (Si el rendimiento del producto no se ve afectado, el dibujo de la estructura se puede cambiar de acuerdo con la situación reflejada por el Departamento de moldes).

2) Exigir que el Departamento de moldes proporcione dentro de los tres días posteriores a la recepción del dibujo del producto:

El dibujo de la estructura del molde (dibujo 3D, dibujo 2D), el ingeniero debe revisar y confirmar el dibujo del molde.

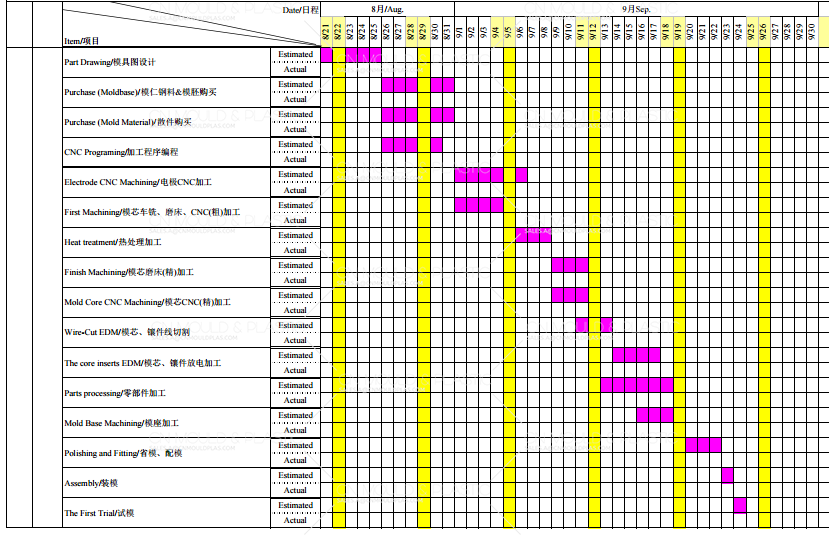

3) Programa de apertura del molde.

4) Contenido de revisión de la estructura del molde: superficie de separación, pasador de eyección y material.

5. La primera etapa prototipo del proyecto

El primer prototipo del proyecto debe cumplir los requisitos:

A. No existe un fenómeno obvio de sujeción y adherencia.

B. Las dimensiones de las piezas deben estar dentro de las tolerancias de dibujo.

C. No hay deformaciones significativas en las partes.

D. Intenta montar para ver si hay algún problema.

6. etapa de producción de prueba

1) El ingeniero estructural será responsable de celebrar la reunión de preproducción dos días antes de la producción de prueba: los departamentos participantes tendrán control de calidad, producción, ventas, adquisiciones y almacén.

2) Confirme que la línea de producción puede producir los productos requeridos y familiarice la línea de producción con el nuevo proceso de producción.

3) Ingeniería de producción para confirmar que el flujo del proceso es razonable, y compruebe el tiempo de trabajo, el accesorio es adecuado para su uso.

7. etapa de producción en masa

1) Para garantizar que la línea de producción pueda hacer productos de acuerdo con los estándares de calidad del producto, los ingenieros del departamento de desarrollo deben seguirDurante la producción de los dos primeros lotes de bienes, y si se encuentran problemas, deben tratarse a tiempo.

2) Todos los cambios y consideraciones de producción deben documentarse en un Memorando de Decisión de ingeniería (EDM). Si el departamento de ventas tiene requisitos especiales, debe convertirse en datos de ingeniería y distribuirse a cada departamento de acuerdo con los requisitos (como actualizar hojas de materiales, dibujos, etc.).
