¿De Delgado a grueso? ¿De grueso a Delgado?

El espesor de la pared de los productos de consumo generalmente no es uniforme. Generalmente, cuando los diseñadores de moldes eligen la posición de compuerta, comenzarían a buscar una sección relativamente más gruesa y colocarían la puerta más cerca de ella.

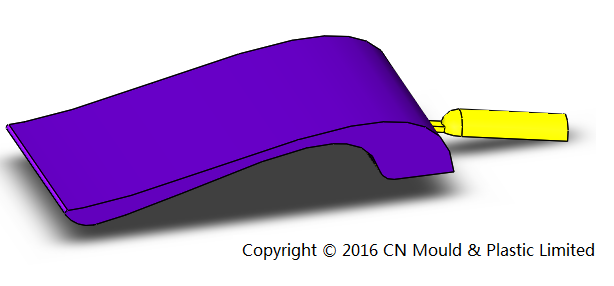

Fig.1

¿Por qué "delgado a grueso" causando un problema?

La sección más gruesa de la moldura requiere más embalaje, es decir, Necesita más tiempo para llenar. Por lo tanto, cuando la puerta está en la sección más delgada, como se muestra en la figura 1, el área de transición entre gruesa y delgada se congelaría antes de que la masa fundida llene completamente el más grueso si la longitud del flujo es grande. Además, la masa fundida tendería a chorrear cuando ingresa por primera vez a la sección más gruesa y causaría malos acabados superficiales.

"Grueso a Delgado" también problemático

Sin Embargo, aplicar ciegamente las reglas generales no es prudente. "Grueso a Delgado" también causa problemas en algunos escenarios. Teniendo en cuenta una puerta de borde mostrada como en la Figura 2, el chorro se produce como la corriente de fusión en la cavidad abierta y da como resultado una apariencia deficiente. El jetting también conduciría a poca resistencia ya que la fusión no se solda bien.

Fig.2

¡Sea flexible y resuelva!

Ajustar el ángulo de entrada de fusión es útil para resolver el problema de chorro anterior. El objetivo es obstruir el flujo de alta velocidad cuando ingresa a la cavidad y alcanzar una longitud de tierra más corta. Otras formas incluyen insertar pasadores si hay agujeros en la sección más gruesa y ajustar el tamaño de la puerta también podría considerarse si fuera apropiado.
