Expertos en moldeo de doble disparo resueltos problemas

Desde La antivibración hasta el aislamiento, la tecnología de inyección de doble disparo ha mejorado enormemente el rendimiento del producto actual. Ayuda a los productos a lograr un tacto suave, un soporte robusto y requisitos de durabilidad al mismo tiempo. Sin embargo, no todos los fabricantes de moldes pueden manejar racimos de problemas que trae consigo el moldeo en exceso. ABAJO es un ejemplo de coordinación de moldes de doble disparo. Muestra cómo los diseñadores de moldes de CN piensan fuera de la Caja y resuelven el problema modificando la estructura de molde estándar.

Forma normal de hacer

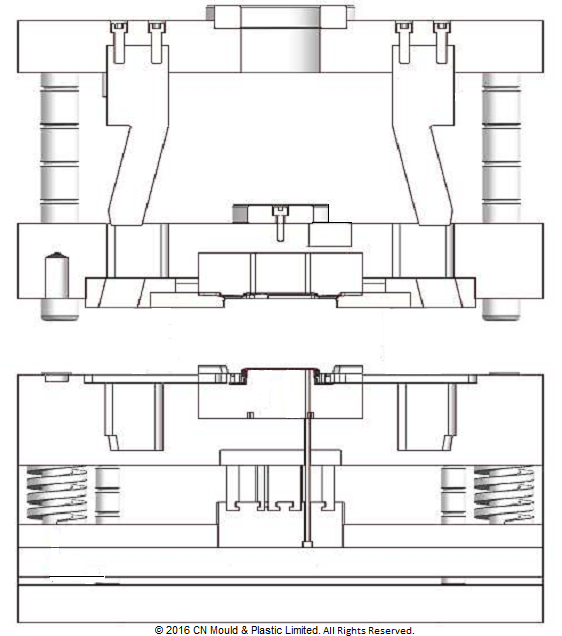

Molde 1

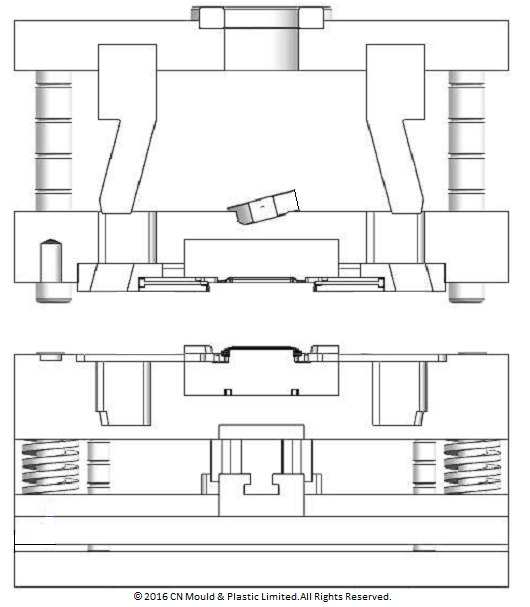

Molde 2

A diferencia de los moldes convencionales, el pasador de ángulo y las diapositivas se instalan en la placa de sujeción superior y la placa A, respectivamente. Cuando termina el primer disparo, dos interruptores de placa B para el siguiente disparo para moldear otro material.

Problema publicado

Claramente, durante el cierre del molde, no es predecible si la placa de sujeción superior se cierra completamente antes de la placa A y la placa B o al revés. En la figura anterior, la placa de sujeción superior y la placa A se cierran más rápido. Si el molde sigue cerrándose, las diapositivas (verde claro) chocarán con la pieza hecha en Molde 1 anteriormente (apuntando con la flecha roja). Así, el problema se produce. ¿Cómo podríamos evitar el choque?

¡Resolverlo!

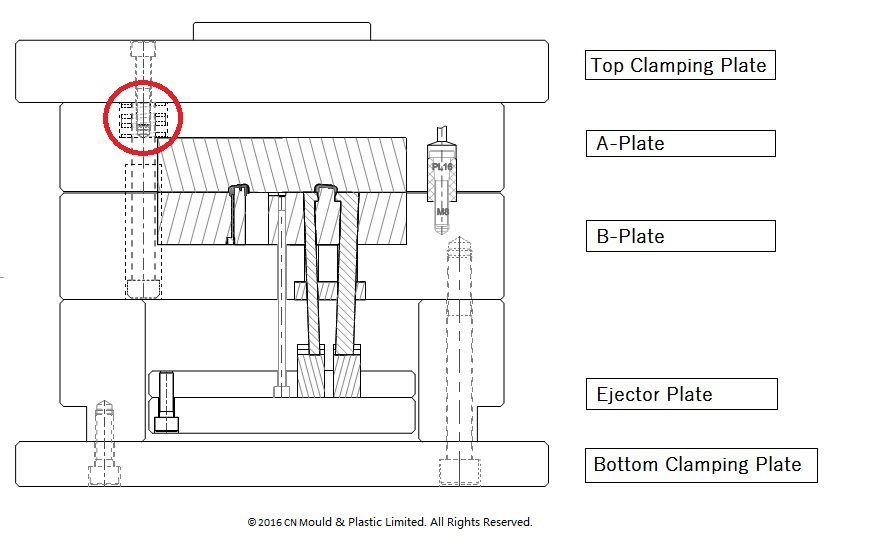

Agregue un resorte entre la placa de sujeción superior y la placa A. Cuando el molde se está cerrando, el resorte resistirá la fuerza de sujeción para forzar el cierre de la placa A y la placa B primero. Simple y fácil. :)
